Швидкороз’ємні з’єднання у пневматичних системах: навіщо вони потрібні
Коли довго працюєш із пневматикою, починаєш звертати увагу на речі, які на перший погляд здаються дрібницями. Одна з таких деталей — швидкороз’ємні з’єднання. Здавалося б, звичайний елемент для підключення шланга. Але варто один раз попрацювати без нього, і відразу розумієш, наскільки він полегшує роботу.
У пневматичних системах часто доводиться підключати різні інструменти або змінювати конфігурацію лінії. Сьогодні працює пневматичний гайковерт, через деякий час потрібно підключити продувочний пістолет або інший інструмент. Якщо використовувати звичайні різьбові з’єднання, кожна така операція перетворюється на маленький ремонт. Треба відкручувати фітинги, перевіряти ущільнення, іноді навіть підмотувати різьбу.
Швидкороз’єм вирішує цю проблему значно простіше. Підключення займає секунди. Вставив ніпель у муфту, почув характерний клац — і система готова до роботи. Ніяких ключів, ніякого зайвого інструменту.
Якщо подивитися асортимент таких компонентів, наприклад на сайті ПНЕВМАТ, можна побачити, що їх існує досить багато. Вони відрізняються за розмірами, пропускною здатністю, матеріалами корпусу та типами з’єднань. Це дозволяє підібрати рішення майже для будь-якої пневматичної системи.
У сучасних пневматичних системах швидкість та надійність підключення обладнання мають велике значення, особливо на виробництві, де важливо мінімізувати час простою техніки. Саме тому широко використовуються швидкороз’ємні з’єднання, які дозволяють швидко та герметично підключати пневматичні шланги без використання додаткових інструментів. Ознайомитися з різними типами таких компонентів можна на сайті ПНЕВМАТ.
Як працює швидкороз’єм

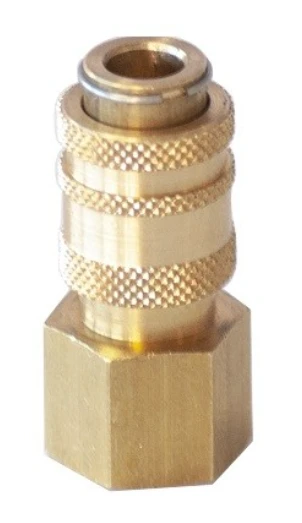

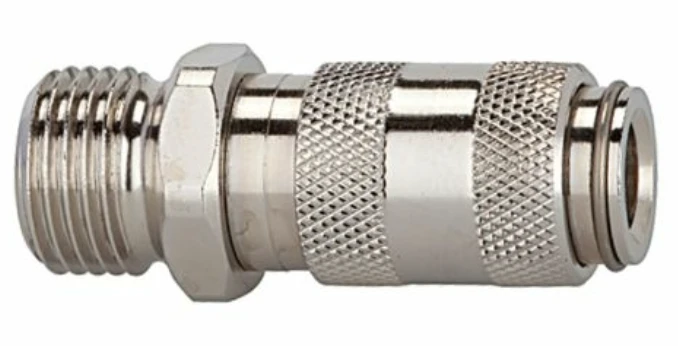

Конструкція швидкороз’ємного з’єднання досить проста. Воно складається з двох основних елементів: муфти та ніпеля. Ніпель зазвичай встановлюється на шланг або інструмент, а муфта залишається на пневматичній лінії.
Коли ніпель вставляють у муфту, всередині спрацьовує механізм фіксації. Спеціальні кульки або фіксатори утримують ніпель у правильному положенні. У цей момент відкривається внутрішній клапан, і повітря починає проходити через з’єднання.
Коли потрібно від’єднати інструмент, достатньо потягнути назад кільце муфти. Фіксатор звільняє ніпель, клапан перекриває подачу повітря, і шланг можна безпечно від’єднати.
Я не раз спостерігав, як на підприємствах переходять зі старих різьбових підключень на швидкороз’єми. Після цього технічне обслуговування системи стає значно простішим. Майстри витрачають менше часу на підключення обладнання, а сама система виглядає акуратніше.
Де використовують швидкороз’єми
Найчастіше такі з’єднання можна побачити поруч із компресорами. Там постійно працює різний пневматичний інструмент, тому можливість швидко змінити підключення дуже зручна.
У виробничих пневматичних лініях швидкороз’єми теж використовують регулярно. Наприклад, коли потрібно тимчасово відключити одну ділянку системи або підключити додаткове обладнання.
Також вони широко застосовуються в системах автоматизації. На виробництві іноді потрібно швидко замінити окремий модуль або вузол. Якщо система зібрана на швидкороз’ємах, це можна зробити значно швидше.
Окрема сфера використання — сервісне обслуговування обладнання. Під час діагностики або перевірки систем часто потрібно підключати тестові шланги, вимірювальні прилади або інший інструмент. Швидкороз’єми дозволяють зробити це буквально за кілька секунд.
На що звернути увагу під час вибору
Коли підбираю швидкороз’єм для пневматичної системи, я завжди дивлюся на кілька технічних параметрів.
Спочатку перевіряю робочий тиск. Якщо з’єднання розраховане на менший тиск, ніж у системі, воно швидко зношується або починає пропускати повітря.
Далі оцінюю діаметр підключення. Він має відповідати діаметру шланга та пропускній здатності всієї лінії. Якщо поставити занадто маленьке з’єднання, з’являться втрати тиску.
Матеріал корпусу теж відіграє роль. Латунні швидкороз’єми добре підходять для більшості стандартних задач. Якщо система працює у вологому середовищі або в умовах підвищеної корозії, краще обирати моделі з нержавіючої сталі.
Ще один момент — сумісність стандартів. Різні виробники можуть використовувати різні типи профілів ніпелів. Тому перед покупкою варто перевірити, чи підійде нове з’єднання до вже встановлених муфт.
Коли всі ці речі враховані, пневматична система працює стабільно і без зайвих проблем. А швидкороз’ємне з’єднання стає тією деталлю, про яку майже не згадують у повсякденній роботі. І це, чесно кажучи, найкращий показник того, що воно підібране правильно.
