Шпилька різьбова DIN 976: універсальний солдат у світі кріплень

У сучасному світі будівництва, машинобудування та промисловості надійність конструкцій залежить від якості кожної, навіть найменшої деталі. Одним із таких непомітних, але надзвичайно важливих елементів є різьбова шпилька. Серед усього різноманіття кріпильних виробів стандарт DIN 976 займає особливе місце завдяки своїй універсальності, міцності та простоті використання. Давайте детально розберемося, що це за виріб, де він застосовується і які переваги роблять його незамінним.

Що таке шпилька DIN 976?

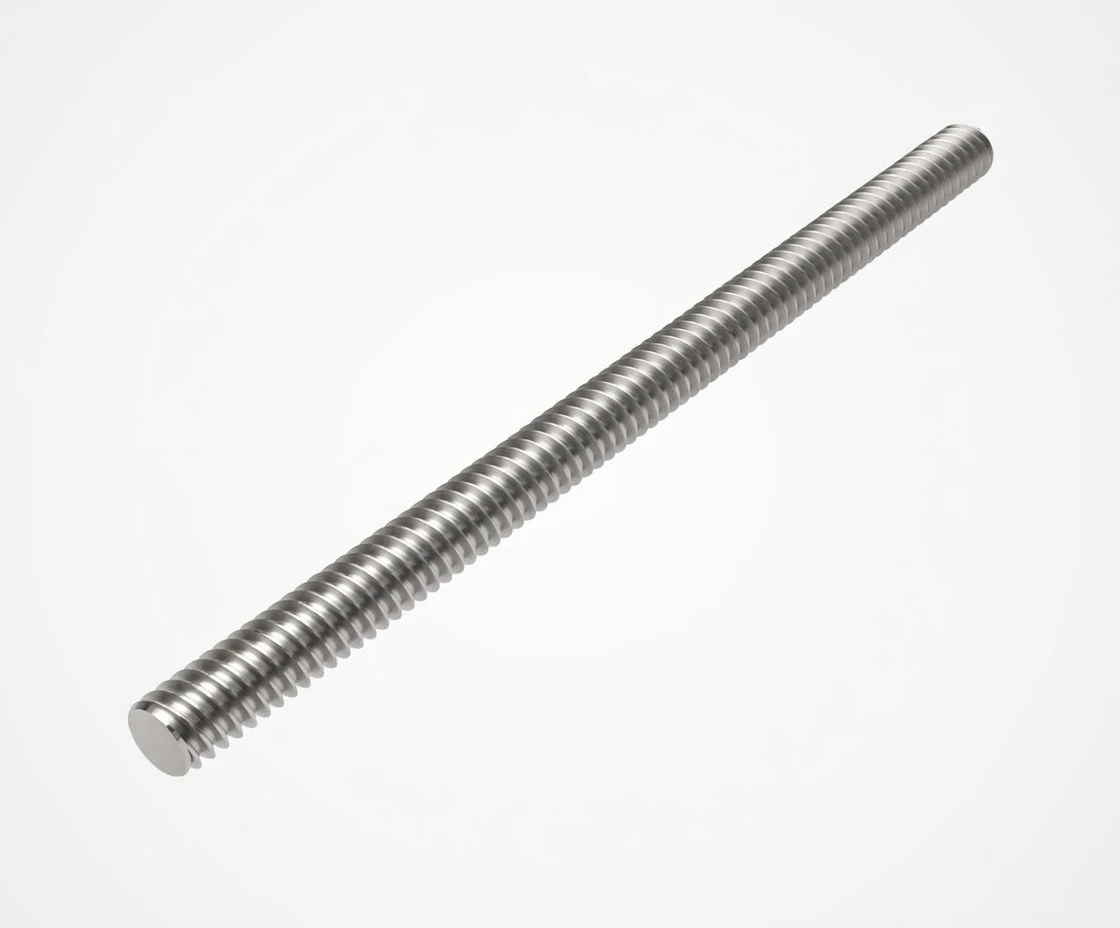

DIN 976 — це стандарт, що описує різьбову шпильку (також відому як різьбовий стрижень або штанга) у формі довгого металевого циліндра з повною метричною різьбою по всій довжині. Стандарт регламентує ключові параметри виробу:

• Форма: Прямий стрижень без головки.
• Різьба: Метрична, нанесена по всій довжині. Існують також варіації з фасками на кінцях для зручності монтажу.
• Довжина: Стандартна довжина зазвичай становить 1000 мм, 2000 мм або 3000 мм. Однак шпильку легко можна вкоротити до будь-якого необхідного розміру.
• Матеріали та покриття: Виготовляється з вуглецевої сталі (з цинковим покриттям або без нього), нержавіючої сталі (A2, A4), латуні та інших сплавів, що дозволяє використовувати її в різних умовах, включно з агресивними середовищами.
• Клас міцності: Варіюється від 4.8 (для загальних завдань) до 8.8, 10.9 і навіть 12.9 (для високонавантажених з’єднань).

Простіше кажучи, DIN 976 — це універсальна основа для створення надійних різьбових з’єднань будь-якої необхідної довжини.

Навіщо потрібні шпильки DIN 976 та як їх використовують?

Основне призначення шпильки — створювати роз’ємні, але міцні з’єднання, стягувати або нарощувати конструкції. На відміну від болта, який має головку і фіксовану довжину, шпилька надає значно більше гнучкості.

Основні сценарії використання:

1. Стягування та з’єднання деталей на відстані. Це класичний приклад. Дві деталі (наприклад, дерев’яні балки або металеві фланці) розташовуються на певній відстані одна від одної. Шпилька пропускається крізь отвори в них, а з обох боків нагвинчуються гайки (часто з шайбами). Затягуючи гайки, можна надійно зафіксувати деталі.
2. Нарощування конструкцій. За допомогою з’єднувальних (подовжених) гайок можна з’єднати дві шпильки DIN 976, створюючи різьбовий стрижень практично необмеженої довжини. Це ідеально для монтажу довгих інженерних комунікацій.
3. Кріплення підвісних систем. Це одна з найпоширеніших сфер застосування. Шпилька використовується для підвішування:
   • Вентиляційних коробів та повітроводів.
   • Лотків для прокладання кабелів.
   • Трубопроводів систем опалення, водопостачання та пожежогасіння.
   • Підвісних стель та освітлювального обладнання.

У цьому випадку один кінець шпильки закріплюється в стелі або балці (за допомогою анкера), а на інший кінець монтується хомут, кронштейн або інший елемент кріплення.

1. Монтаж опалубки в будівництві. Шпильки DIN 976 використовуються як стяжні гвинти для фіксації щитів опалубки при заливці бетону. Вони витримують величезний тиск бетонної суміші, забезпечуючи правильну геометрію майбутньої стіни чи перекриття.

1. Фундаментні роботи. Шпильки можуть закладатися в бетонний фундамент (як анкерні болти) для подальшого кріплення до них металевих колон, верстатів або іншого важкого обладнання.
2. Машинобудування та верстатобудування. У цих галузях шпильки застосовуються для збирання корпусів редукторів, двигунів, насосів та інших агрегатів, де потрібне точне та надійне стягування двох або більше деталей.

У якій техніці використовуються шпильки DIN 976?

Спектр техніки та обладнання, де застосовується цей стандарт, величезний. Ось лише кілька прикладів:

• Інженерні системи будівель: системи вентиляції та кондиціонування (HVAC), системи пожежогасіння (спринклерні системи), водопровідні та каналізаційні мережі.
• Електромонтаж: монтаж кабельних трас, лотків, шинопроводів та розподільчих щитів.
• Будівельна техніка: кріплення елементів опалубки, будівельних риштувань, тимчасових конструкцій.
• Промислове обладнання: збирання верстатів, пресів, конвеєрних ліній, кріплення двигунів до станин.
• Дерев’яне домобудівництво: стягування дерев’яних балок, кроквяних систем, елементів каркасних будинків.
• Рекламні та виставкові конструкції: збирання каркасів для банерів, стендів, сценічного обладнання.

По суті, будь-де, де потрібно створити регульоване за довжиною та надійне різьбове з’єднання, шпилька DIN 976 знаходить своє застосування.

Переваги використання саме DIN 976

Чому ж цей, на перший погляд, простий виріб настільки популярний і затребуваний? Причина криється в унікальному поєднанні його переваг:

1. Універсальність та гнучкість довжини. Це ключова перевага. На відміну від болтів, які виготовляються з фіксованою довжиною, шпильку метрової або двометрової довжини можна нарізати на відрізки будь-якого необхідного розміру прямо на місці монтажу. Це значно спрощує логістику та скорочує номенклатуру кріплень на складі. Не потрібно тримати десятки видів болтів різної довжини — достатньо мати шпильки кількох діаметрів.
2. Висока несуча здатність. Завдяки рівномірній різьбі по всій довжині та використанню високоміцних класів сталі, шпильки здатні витримувати значні навантаження на розтяг. Це робить їх ідеальним вибором для відповідальних з’єднань, де безпека стоїть на першому місці.

1. Простота монтажу та демонтажу. Для роботи зі шпилькою не потрібен спеціалізований інструмент. Достатньо звичайних гайкових ключів. З’єднання легко збирається, регулюється (шляхом підтягування або послаблення гайок) і, за необхідності, розбирається без пошкодження елементів конструкції.
2. Економічна ефективність. Завдяки масовому виробництву та простоті конструкції, вартість різьбових шпильок є відносно невисокою. Можливість нарізати шпильку на відрізки потрібної довжини мінімізує відходи матеріалу, що також позитивно впливає на загальний бюджет проєкту.
3. Широкий асортимент матеріалів та покриттів. Стандарт DIN 976 передбачає виготовлення шпильок з різних матеріалів:
   • Оцинкована сталь: Найпоширеніший варіант, що забезпечує хороший захист від корозії в стандартних умовах (у приміщеннях або під навісом).
   • Нержавіюча сталь А2 (AISI 304): Ідеальна для використання на вулиці, у вологих приміщеннях, а також у харчовій та хімічній промисловості. Стійка до корозії та окислення.
   • Нержавіюча кислотостійка сталь А4 (AISI 316): Призначена для експлуатації в особливо агресивних середовищах: морська вода, кислотні та лужні розчини, хлоровані середовища (наприклад, басейни).
   • Латунь: Використовується в декоративних цілях, а також в електротехніці завдяки своїй іскробезпечності та стійкості до корозії.
   • Високоміцні сталі (клас 8.8, 10.9): Застосовуються у високонавантажених з’єднаннях у машинобудуванні, мостобудуванні та важкому будівництві.
4. Сумісність зі стандартними елементами. Шпилька DIN 976 має стандартну метричну різьбу, що робить її повністю сумісною з величезним асортиментом гайок (DIN 934, DIN 6923), шайб (DIN 125, DIN 9021), з’єднувальних гайок (DIN 6334) та анкерної техніки. Це створює єдину, надійну та взаємозамінну систему кріплень.

Різьбова шпилька DIN 976 — це значно більше, ніж просто довгий гвинт. Це фундаментальний будівельний блок, що забезпечує інженерам та монтажникам гнучкість, надійність та економічність. Її здатність адаптуватися до будь-якої необхідної довжини, поєднуватися з різноманітними матеріалами та витримувати серйозні навантаження робить її справді незамінним елементом у будь-якому проєкті — від підвішування світильника в гаражі до зведення промислових комплексів. Саме тому цей простий, але геніальний виріб залишається “універсальним солдатом” у світі кріпильних технологій, надійно служачи основою для найсміливіших інженерних рішень.
